Jenis Kabel Listrik untuk Instalasi Rumah yang Aman dan Tepat

Jenis kabel listrik menjadi salah satu faktor penting yang perlu diperhatikan ketika merencanakan instalasi kelistrikan rumah. Pemilihan kabel tidak cukup hanya berdasarkan harga atau ukuran fisiknya, tetapi harus disesuaikan dengan beban listrik, lokasi pemasangan, jenis perlindungan, serta standar keamanan yang berlaku. Kabel yang sesuai membantu menjaga aliran listrik tetap stabil sekaligus mengurangi risiko panas berlebih, korsleting, dan kebakaran.

Dalam pembangunan rumah, kantor, maupun gedung, sistem kelistrikan sebaiknya sudah dipertimbangkan sejak tahap perencanaan. Jalur kabel, posisi panel listrik, stop kontak, titik lampu, perangkat berdaya besar, hingga sistem grounding perlu dikoordinasikan dengan desain bangunan agar instalasi lebih aman, rapi, dan mudah dirawat.

Fungsi Kabel Listrik dalam Instalasi Rumah

Kabel listrik berfungsi sebagai media penghantar arus dari sumber listrik menuju berbagai titik pemakaian. Dalam sebuah rumah, jalurnya dapat menghubungkan panel distribusi dengan lampu, stop kontak, pendingin ruangan, pompa air, water heater, kompor listrik, maupun peralatan elektronik lainnya.

Kabel pada dasarnya memiliki konduktor sebagai penghantar dan lapisan isolasi sebagai pelindung. Material konduktor yang umum digunakan adalah tembaga atau aluminium, sedangkan lapisan pelindung biasanya menggunakan material isolasi tertentu sesuai spesifikasi kabel.

Setiap jenis kabel memiliki karakteristik yang berbeda. Karena itu, kabel untuk lampu tidak otomatis cocok digunakan untuk AC atau perangkat dengan daya tinggi. Pemilihan harus mempertimbangkan kapasitas penghantar, ukuran penampang, panjang jalur, metode pemasangan, dan kondisi lingkungan.

Mengapa Pemilihan Kabel Tidak Boleh Sembarangan?

Kabel yang digunakan melebihi kemampuan hantar arusnya dapat mengalami peningkatan temperatur. Jika kondisi tersebut berlangsung terus-menerus, isolasi kabel dapat mengalami kerusakan dan meningkatkan risiko gangguan kelistrikan.

Sebaliknya, menggunakan kabel dengan spesifikasi yang terlalu besar tanpa mempertimbangkan kebutuhan sistem juga dapat membuat biaya instalasi menjadi tidak efisien. Oleh sebab itu, perencanaan instalasi listrik harus mempertimbangkan kebutuhan aktual bangunan dan perhitungan teknis.

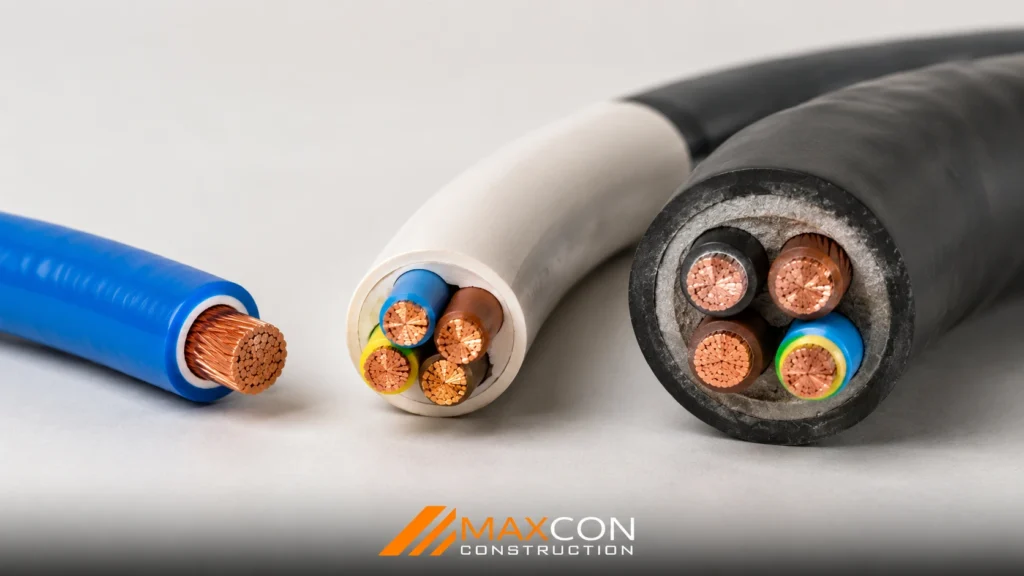

Mengenal Jenis Kabel NYA, NYM, dan NYY serta Perbedaannya

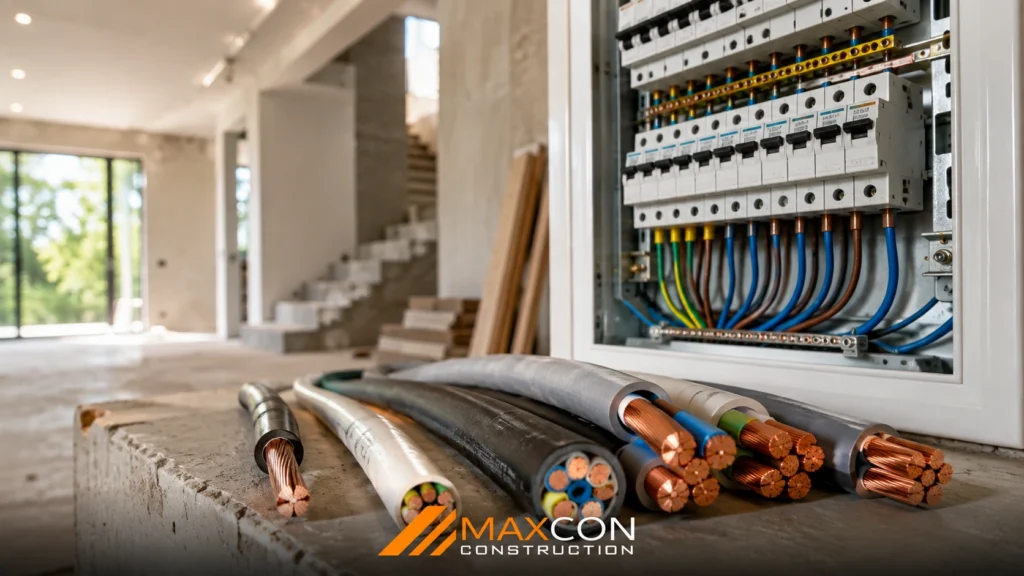

Jenis kabel listrik yang sering ditemukan dalam instalasi bangunan antara lain NYA, NYM, dan NYY. Ketiganya mempunyai konstruksi, tingkat perlindungan, dan penggunaan yang berbeda.

1. Kabel NYA

Kabel NYA merupakan kabel berinti tunggal dengan isolasi PVC. Karena konstruksinya relatif sederhana dan fleksibel, kabel ini banyak digunakan dalam instalasi listrik bangunan dengan jalur yang terlindungi.

Dalam pemasangan, kabel NYA umumnya perlu ditempatkan di dalam pipa atau conduit agar konduktor tidak bersentuhan langsung dengan lingkungan luar. Perlindungan tambahan juga membantu mengurangi risiko kerusakan akibat gesekan, kelembapan, maupun gangguan mekanis.

Kabel NYA dapat menjadi pilihan untuk jalur tertentu dalam instalasi rumah, tetapi penggunaannya harus tetap mengikuti desain dan metode pemasangan yang sesuai.

2. Kabel NYM

Kabel NYM memiliki beberapa inti konduktor dan lapisan isolasi yang memberikan perlindungan lebih baik dibandingkan kabel berisolasi tunggal. Kabel ini banyak digunakan pada instalasi bangunan karena dapat membawa beberapa penghantar dalam satu selubung.

Untuk instalasi rumah, kabel NYM sering digunakan pada jalur yang terlindungi seperti instalasi dalam bangunan atau area yang tidak terpapar kondisi lingkungan ekstrem secara langsung.

3. Kabel NYY

Kabel NYY mempunyai konstruksi dengan selubung luar yang lebih kuat sehingga lebih sesuai untuk kebutuhan instalasi yang membutuhkan perlindungan lebih tinggi. Karakteristik tersebut membuatnya banyak digunakan pada jalur luar ruangan maupun kondisi pemasangan tertentu yang membutuhkan perlindungan mekanis lebih baik.

Kabel NYY juga dapat digunakan pada jalur bawah tanah apabila metode pemasangan, perlindungan mekanis, kedalaman, dan kondisi lingkungan telah diperhitungkan dengan tepat.

4. Kabel NYAF untuk Jalur yang Membutuhkan Fleksibilitas

Selain kabel NYA, NYM, dan NYY, terdapat kabel NYAF yang memiliki penghantar berupa banyak serabut sehingga lebih fleksibel. Karakteristik tersebut membuatnya lebih mudah ditekuk dan sesuai untuk bagian instalasi yang membutuhkan kelenturan, misalnya di dalam panel atau sambungan tertentu.

Pemilihannya tetap harus berdasarkan kebutuhan teknis. Kabel fleksibel bukan berarti dapat digunakan untuk seluruh jenis instalasi.

5. Kabel NYMHY untuk Peralatan dan Instalasi Fleksibel

NYMHY merupakan kabel dengan beberapa inti dan konstruksi fleksibel. Jenis ini banyak digunakan pada peralatan listrik atau kebutuhan instalasi dalam ruangan yang membutuhkan kabel lebih lentur.

Penggunaan kabel NYMHY harus memperhatikan lingkungan pemasangan karena tidak semua kabel fleksibel dirancang untuk paparan lingkungan luar secara langsung.

6. Kabel BC untuk Sistem Grounding

Berbeda dengan kabel penghantar listrik biasa, kabel BC atau bare copper merupakan konduktor tembaga tanpa lapisan isolasi. Salah satu penggunaannya adalah sebagai bagian dari sistem pentanahan atau grounding.

Grounding memiliki peran penting dalam sistem keselamatan listrik karena membantu menyediakan jalur pelepasan arus gangguan ke tanah. Karena itu, sistem grounding harus dirancang dan dipasang sesuai ketentuan teknis, bukan sekadar menambahkan kabel tembaga pada instalasi.

7. Kabel ACSR untuk Jaringan Tegangan Tinggi

ACSR merupakan penghantar aluminium yang diperkuat dengan inti baja. Jenis kabel ini lebih banyak ditemukan pada jaringan distribusi atau transmisi listrik udara dan bukan sebagai pilihan umum untuk instalasi listrik rumah.

Pemahaman mengenai berbagai jenis kabel membantu pemilik bangunan membedakan kabel berdasarkan fungsi dan lingkungan pemasangannya, sehingga tidak terjadi kesalahan pemilihan material.

Cara Menentukan Ukuran Kabel Sesuai Beban Listrik

Ukuran kabel listrik rumah harus disesuaikan dengan beban yang akan dialirkan. Ukuran penampang kabel biasanya dinyatakan dalam satuan mm². Semakin besar kebutuhan arus dan kondisi pemasangannya, semakin penting perhitungan kapasitas kabel dilakukan secara tepat.

Sebagai gambaran umum, kabel dengan penampang 1,5 mm² sering digunakan pada rangkaian penerangan, sedangkan 2,5 mm² banyak digunakan untuk rangkaian stop kontak. Perangkat dengan daya lebih besar seperti AC atau water heater dapat membutuhkan penampang yang lebih besar, tetapi ukuran akhirnya harus ditentukan berdasarkan daya, arus, panjang jalur, metode pemasangan, dan ketentuan teknis yang berlaku.

a. Ukuran Kabel untuk Lampu dan Penerangan

Rangkaian lampu biasanya mempunyai kebutuhan daya lebih rendah dibandingkan perangkat pemanas atau pendingin. Namun, pemilihan ukuran kabel tetap harus mempertimbangkan jumlah titik lampu dan total beban pada satu sirkuit.

Pembagian sirkuit yang tepat membuat instalasi lebih terorganisasi dan memudahkan pengamanan menggunakan perangkat proteksi seperti MCB.

b. Ukuran Kabel untuk Stop Kontak

Stop kontak dapat digunakan untuk berbagai peralatan dengan daya yang berbeda. Karena itu, perancang instalasi perlu memperhitungkan beban yang mungkin terhubung pada setiap sirkuit.

Jangan mengandalkan jumlah stop kontak saja. Sebuah sirkuit dengan beberapa stop kontak dapat menerima beban besar apabila digunakan untuk peralatan berdaya tinggi secara bersamaan.

c. Kabel untuk AC, Water Heater, dan Perangkat Berdaya Besar

AC, water heater, oven listrik, pompa tertentu, dan perangkat berdaya besar sebaiknya mempunyai perencanaan sirkuit tersendiri apabila diperlukan. Beban perangkat harus dihitung sebelum menentukan kabel, MCB, dan perlengkapan pendukung lainnya.

Untuk kebutuhan seperti ini, konsultasi dengan tenaga listrik profesional sangat disarankan agar kapasitas kabel dan sistem proteksi tidak hanya terlihat sesuai, tetapi benar-benar aman saat digunakan.

Wujudkan proyek impian Anda bersama Maxcon.co.id dengan layanan konstruksi terpercaya, pengerjaan berkualitas, serta proses pembangunan yang terencana dari awal hingga selesai. Sistem instalasi listrik dapat direncanakan sejak tahap desain agar kebutuhan listrik rumah, kantor, maupun bangunan komersial terintegrasi dengan baik.

Ciri Kabel Listrik Berkualitas dan Bersertifikat SNI

Kabel listrik berkualitas tidak hanya dapat dilihat dari merek atau harga. Kondisi fisik, informasi spesifikasi, kualitas konduktor, isolasi, dan kesesuaian terhadap standar merupakan beberapa aspek yang perlu diperhatikan.

Kabel yang baik umumnya mempunyai selubung yang rapi, informasi produk yang jelas, serta keterangan mengenai jenis, ukuran, dan kapasitas tegangan. RRI juga menekankan pentingnya memperhatikan kondisi isolasi dan informasi standar pada kabel sebelum digunakan.

1. Periksa Informasi pada Selubung Kabel

Perhatikan tulisan yang tercetak pada permukaan kabel. Informasi seperti tipe kabel, ukuran penampang, dan spesifikasi tegangan membantu memastikan produk yang digunakan sesuai dengan kebutuhan.

Tulisan yang jelas dan tidak mudah hilang juga dapat menjadi salah satu indikator bahwa produk dibuat dengan proses produksi yang lebih terkontrol.

2. Perhatikan Kondisi Isolasi

Lapisan isolasi harus dalam kondisi baik, tidak mudah sobek, retak, atau mengalami kerusakan. Isolasi merupakan bagian penting karena bertugas memisahkan penghantar listrik dari lingkungan di sekitarnya.

Kabel dengan selubung yang rusak sebaiknya tidak digunakan untuk instalasi permanen.

3. Pastikan Standar dan Sertifikasi Sesuai

Untuk proyek konstruksi, pemilihan produk yang memenuhi standar yang dipersyaratkan merupakan bagian dari pengendalian kualitas. Pastikan informasi sertifikasi dan standar pada produk dapat diverifikasi dan sesuai dengan jenis kabel yang dibutuhkan.

Jangan memilih kabel hanya karena harganya lebih murah. Penghematan material pada instalasi listrik dapat berujung pada biaya perbaikan yang jauh lebih besar apabila terjadi gangguan.

Kesalahan Umum Pemasangan Kabel yang Berisiko Korsleting

Kesalahan pemasangan kabel dapat mengurangi keamanan sistem meskipun material yang digunakan sebenarnya berkualitas. Karena itu, pekerjaan instalasi harus mengikuti gambar kerja dan dilakukan dengan metode yang benar.

Salah satu kesalahan yang perlu dihindari adalah menggunakan kabel dengan ukuran terlalu kecil untuk beban yang dilayani. Kondisi tersebut dapat menyebabkan kabel bekerja melebihi kemampuan yang direncanakan dan menghasilkan panas berlebih.

Kesalahan lainnya adalah menyatukan terlalu banyak beban pada satu sirkuit tanpa perhitungan. Peralatan seperti AC, water heater, kompor listrik, dan peralatan berdaya besar perlu mendapatkan perhatian khusus ketika sistem kelistrikan dirancang.

Pemasangan kabel yang tidak terlindungi, sambungan yang buruk, serta penempatan kabel terlalu dekat dengan sumber panas juga dapat meningkatkan risiko kerusakan. Mitra10 juga menekankan pentingnya menyesuaikan kabel dengan beban dan lingkungan pemasangan serta memberikan perlindungan tambahan pada area tertentu.

Tips Memilih Kabel Listrik untuk Area Basah dan Outdoor

Lingkungan pemasangan sangat menentukan jenis perlindungan kabel yang dibutuhkan. Kabel yang dipasang di ruang interior yang kering memiliki kebutuhan berbeda dengan kabel yang berada di area luar, ruang servis, taman, atau lokasi yang berpotensi terkena kelembapan.

Untuk area outdoor, kabel harus dipilih berdasarkan tingkat perlindungan terhadap air, paparan matahari, benturan, serta metode pemasangannya. Perlindungan tambahan seperti conduit atau sistem pelindung kabel dapat diperlukan sesuai kondisi lapangan.

a. Instalasi di Kamar Mandi dan Area Basah

Area basah memerlukan perhatian khusus karena keberadaan air meningkatkan risiko kecelakaan listrik. Jalur kabel dan perangkat listrik harus dirancang dengan mempertimbangkan zona aman, perlindungan terhadap kelembapan, grounding, dan perangkat pengaman yang sesuai.

Pemasangan stop kontak atau perangkat listrik di area yang berdekatan dengan air tidak boleh dilakukan sembarangan. Posisi dan perlindungannya harus mengikuti ketentuan instalasi listrik yang berlaku.

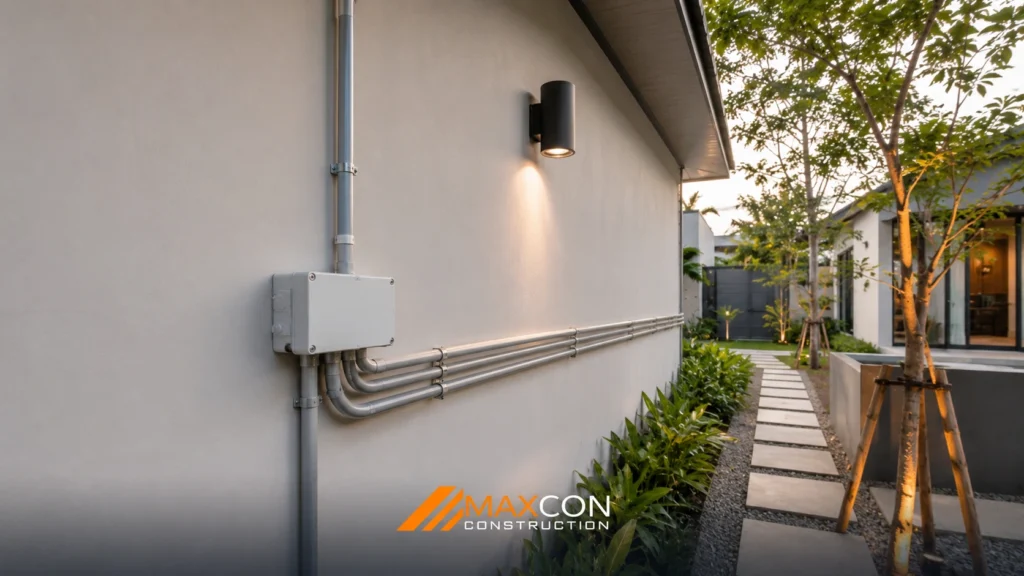

b. Instalasi Outdoor

Kabel yang berada di luar bangunan menghadapi paparan hujan, panas matahari, perubahan temperatur, dan potensi gangguan mekanis. Karena itu, pemilihan kabel harus mempertimbangkan karakteristik selubung serta perlindungan jalurnya.

Kabel NYY dapat digunakan untuk kebutuhan tertentu yang membutuhkan perlindungan lebih kuat, tetapi pemasangan tetap harus memperhatikan kondisi lokasi dan metode instalasinya.

Cara Pasang Kabel Listrik agar Instalasi Rumah Lebih Aman

Pemasangan kabel listrik sebaiknya dilakukan berdasarkan gambar instalasi yang sudah direncanakan. Jalur kabel perlu ditentukan sejak awal agar tidak terjadi perubahan yang berpotensi merusak dinding, struktur, maupun finishing bangunan.

Pada tahap konstruksi, jalur conduit dapat direncanakan bersamaan dengan pekerjaan dinding dan plafon. Posisi panel, sakelar, stop kontak, lampu, dan perangkat listrik lainnya kemudian disesuaikan dengan kebutuhan ruang.

Kabel juga perlu dipisahkan berdasarkan fungsi dan sirkuitnya. Sistem yang terorganisasi akan memudahkan proses pemeriksaan, perawatan, serta penelusuran ketika terjadi gangguan.

1. Pentingnya Panel dan Proteksi Listrik

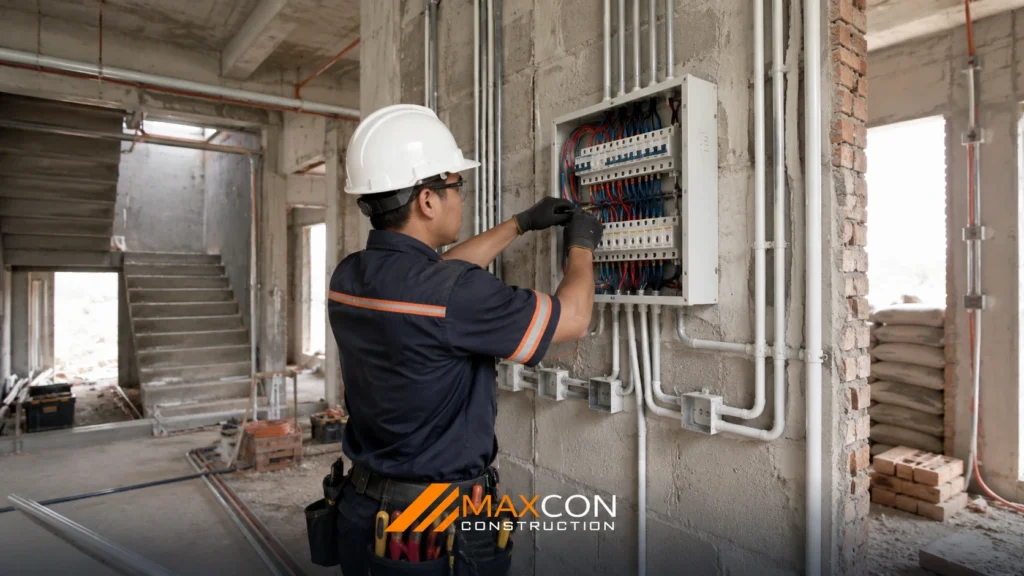

Panel distribusi merupakan pusat pembagian sirkuit listrik di dalam bangunan. Dari panel tersebut, listrik dapat dibagi ke sejumlah rangkaian sesuai kebutuhan.

Setiap rangkaian perlu dilengkapi sistem proteksi yang sesuai dengan desain kelistrikan. Pemilihan MCB dan perangkat pengaman lainnya tidak boleh dilepaskan dari perhitungan beban serta ukuran kabel.

2. Jangan Mengandalkan Instalasi Lama Tanpa Pemeriksaan

Ketika melakukan renovasi rumah, jangan langsung menggunakan jalur kabel lama tanpa pemeriksaan. Kondisi kabel dapat berubah akibat usia, panas, kelembapan, sambungan sebelumnya, atau kerusakan mekanis.

Pemeriksaan instalasi sebelum renovasi dapat membantu menentukan apakah kabel masih layak digunakan atau perlu diganti dengan sistem baru.

Perencanaan Instalasi Listrik Sejak Tahap Desain Bangunan

Instalasi listrik yang baik seharusnya tidak menjadi pekerjaan yang baru dipikirkan ketika bangunan hampir selesai. Perencanaannya perlu dilakukan sejak tahap desain sehingga jalur kabel dapat terintegrasi dengan arsitektur dan struktur bangunan.

Pada rumah modern, kebutuhan listrik juga semakin beragam. Selain lampu dan stop kontak, pemilik rumah mungkin membutuhkan AC di beberapa ruang, water heater, CCTV, internet, smart home, pompa air, charging kendaraan listrik, hingga perangkat dapur berdaya tinggi.

Perencanaan sejak awal membuat kebutuhan tersebut dapat dipetakan dan dikelompokkan berdasarkan sirkuit. Hal ini juga membantu menghindari kabel yang bersilangan secara tidak teratur dan pekerjaan bongkar pasang setelah finishing selesai.

Hubungan Instalasi Listrik dengan RAB dan Perencanaan Konstruksi

Instalasi listrik merupakan salah satu komponen yang perlu dimasukkan dalam perencanaan biaya pembangunan. Material seperti kabel, conduit, panel, MCB, sakelar, stop kontak, grounding, serta perlengkapan pendukung lainnya perlu dihitung agar anggaran proyek lebih realistis.

Mengabaikan pekerjaan kelistrikan dari awal dapat menyebabkan munculnya biaya tambahan ketika pembangunan sudah berjalan. Perubahan jalur listrik setelah dinding dan plafon selesai juga berpotensi meningkatkan biaya pekerjaan dan waktu pengerjaan.

Karena itu, penyusunan RAB rumah sebaiknya mempertimbangkan instalasi listrik sebagai bagian dari keseluruhan sistem bangunan. Perhitungan biaya konstruksi pada Maxcon juga mencakup instalasi listrik dan air sebagai salah satu komponen yang perlu diperhitungkan dalam pembangunan.

Perencanaan yang matang membantu pemilik bangunan memahami kebutuhan material dan anggaran sejak awal sekaligus mengurangi risiko perubahan pekerjaan di tengah proyek.

Memahami jenis kabel listrik merupakan langkah penting sebelum membangun atau melakukan renovasi instalasi kelistrikan. Kabel NYA, NYM, NYY, NYAF, NYMHY, BC, dan ACSR mempunyai karakteristik serta fungsi yang berbeda sehingga penggunaannya harus disesuaikan dengan kebutuhan.

Untuk instalasi rumah, pemilihan kabel perlu mempertimbangkan beban listrik, ukuran penampang, lokasi pemasangan, kondisi lingkungan, sistem proteksi, serta standar kualitas produk. Kabel untuk lampu tentu berbeda kebutuhannya dengan kabel untuk stop kontak, AC, water heater, maupun perangkat berdaya tinggi.

Jangan menjadikan harga sebagai satu-satunya pertimbangan. Instalasi listrik merupakan bagian penting dari keamanan bangunan sehingga material dan pengerjaannya harus direncanakan secara profesional.
