Balok Tumpuan dan Lapangan Pengertian, Fungsi, dan Perbedaannya dalam Struktur Bangunan

Balok tumpuan dan lapangan adalah dua bagian penting dalam struktur beton bertulang yang menentukan bagaimana beban bangunan disalurkan dari lantai, dinding, atau atap menuju kolom dan pondasi. Dalam dunia teknik sipil, memahami perbedaan keduanya sangat penting karena setiap area pada balok memiliki karakter gaya, fungsi, dan kebutuhan tulangan beton yang berbeda.

Pada pembangunan rumah, kantor, ruko, maupun gedung bertingkat, balok bukan hanya elemen horizontal penghubung antar kolom bangunan. Balok bekerja sebagai bagian dari rangka bangunan yang menerima beban, menahan lentur, mengontrol lendutan, serta menjaga kestabilan struktur rumah secara keseluruhan. Karena itu, desain balok beton bertulang harus direncanakan secara cermat, bukan sekadar mengikuti kebiasaan tukang di lapangan.

Apa Itu Balok Tumpuan dan Lapangan?

Dalam konstruksi balok bangunan, satu batang balok dapat dibagi menjadi beberapa zona berdasarkan posisi dan gaya yang bekerja. Dua zona yang paling sering dibahas adalah balok tumpuan dan balok lapangan.

Balok tumpuan adalah bagian balok yang berada di dekat titik penyangga, biasanya pada pertemuan balok dengan kolom, dinding struktural, atau elemen penopang lainnya. Area ini menjadi jalur penting untuk meneruskan beban bangunan dari balok menuju kolom bangunan, lalu diteruskan ke pondasi rumah.

Sementara itu, balok lapangan adalah bagian balok yang berada di tengah bentang, yaitu area di antara dua tumpuan. Pada posisi ini, balok cenderung mengalami lentur akibat beban dari lantai, dinding, furnitur, penghuni, atau beban atap. Karena letaknya berada di tengah bentang, balok lapangan sering menjadi area yang perlu diperhatikan terhadap risiko lendutan dan retak lentur.

Secara sederhana, balok tumpuan berperan kuat di area dekat kolom, sedangkan balok lapangan berperan penting di area tengah bentang. Keduanya berada dalam satu elemen balok yang sama, tetapi cara kerjanya tidak identik.

Fungsi Balok dalam Struktur Beton Bertulang

Sebelum membahas lebih jauh mengenai fungsi balok tumpuan dan fungsi balok lapangan, penting untuk memahami terlebih dahulu peran balok dalam struktur beton. Balok merupakan elemen horizontal yang berfungsi menahan dan menyalurkan beban ke elemen vertikal seperti kolom.

Dalam struktur bangunan rumah, balok bekerja bersama kolom, sloof, plat lantai, ring balok, dan pondasi. Sistem ini membentuk rangka bangunan yang saling terhubung. Jika salah satu elemen tidak direncanakan dengan baik, daya dukung struktur dapat terganggu dan berpotensi menimbulkan kerusakan, seperti retak dinding, lantai melendut, atau sambungan struktur melemah.

Pada beton bertulang, beton berfungsi kuat terhadap gaya tekan, sedangkan tulangan baja berperan menahan gaya tarik. Kombinasi keduanya membuat balok beton bertulang mampu menahan beban bangunan secara lebih optimal. Namun, posisi tulangan tidak bisa dipasang sembarangan karena setiap bagian balok memiliki kebutuhan gaya yang berbeda.

Pengertian Balok Tumpuan dalam Konstruksi Bangunan

Balok tumpuan adalah area balok yang berada di dekat kolom atau penyangga. Pada bagian ini, reaksi dari tumpuan dan beban bangunan bertemu sehingga gaya geser yang terjadi biasanya lebih besar dibandingkan area tengah bentang.

Dalam praktik gambar kerja struktur, posisi balok tumpuan sering ditandai dengan jarak sengkang yang lebih rapat. Hal ini dilakukan karena area tumpuan harus mampu menahan gaya geser dan momen negatif yang bekerja di dekat sambungan balok-kolom.

Momen negatif terjadi ketika bagian atas balok cenderung mengalami tarik pada area tumpuan. Karena itu, tulangan atas pada balok tumpuan biasanya lebih diperhatikan. Selain tulangan utama, sengkang atau tulangan geser juga menjadi elemen penting untuk menjaga kekuatan dan mencegah retak geser.

Fungsi Balok Tumpuan

Fungsi balok tumpuan adalah membantu menyalurkan beban dari balok ke kolom atau dinding struktural. Area ini menjadi titik penting dalam alur distribusi beban bangunan karena berada dekat dengan elemen penyangga utama.

Balok tumpuan juga berfungsi menahan gaya geser yang tinggi. Jika tulangan geser pada area ini tidak cukup rapat atau tidak sesuai perhitungan, risiko retak diagonal dapat meningkat. Retak jenis ini perlu diantisipasi karena dapat mengganggu keamanan struktur beton dalam jangka panjang.

Selain itu, balok tumpuan membantu menjaga kekakuan sambungan antara balok dan kolom. Pada bangunan bertingkat, detail sambungan ini sangat penting karena struktur harus mampu bekerja sebagai satu sistem yang stabil, terutama ketika menerima beban vertikal maupun gaya lateral seperti angin atau gempa.

Pengertian Balok Lapangan dalam Struktur Balok Rumah

Balok lapangan adalah bagian balok yang terletak di tengah bentang, jauh dari kolom atau titik penyangga. Area ini lebih dominan menerima momen positif, yaitu kondisi ketika balok cenderung melendut ke bawah akibat beban yang bekerja di atasnya.

Karena momen positif terjadi di tengah bentang, tulangan bawah pada balok lapangan biasanya lebih berperan. Tulangan bawah membantu menahan gaya tarik yang muncul saat balok mengalami lentur. Sementara itu, jarak sengkang pada area lapangan umumnya dapat lebih renggang dibandingkan area tumpuan, tergantung hasil perhitungan struktur.

Namun, bukan berarti balok lapangan boleh dianggap lebih ringan atau kurang penting. Jika desain tulangan bawah tidak memadai, balok dapat mengalami lendutan berlebih. Pada bangunan rumah, kondisi ini dapat terlihat dari munculnya retak pada dinding, lantai, atau plafon di sekitar area bentang.

Fungsi Balok Lapangan

Fungsi balok lapangan adalah menahan lentur akibat beban yang bekerja pada tengah bentang balok. Beban tersebut dapat berasal dari plat lantai, dinding di atas balok, beban hidup penghuni, perabot, hingga beban tambahan sesuai fungsi bangunan.

Pada struktur rumah dua lantai atau bangunan komersial, balok lapangan berperan besar dalam menjaga kenyamanan dan keamanan ruang. Balok yang terlalu melendut bukan hanya mengganggu tampilan bangunan, tetapi juga dapat menjadi indikasi bahwa struktur bekerja terlalu berat.

Balok lapangan juga membantu menjaga kestabilan lantai. Dalam struktur beton bertulang, area ini harus dirancang agar mampu menahan momen positif dengan komposisi tulangan yang sesuai. Oleh karena itu, perencanaan balok lapangan perlu mengikuti standar teknis dan hasil analisis struktur, bukan berdasarkan perkiraan visual semata.

Perbedaan Tumpuan dan Lapangan pada Balok Beton Bertulang

Perbedaan tumpuan dan lapangan dapat dilihat dari posisi, gaya dominan, serta pola penulangan. Balok tumpuan berada di dekat kolom atau dinding penyangga, sedangkan balok lapangan berada di tengah bentang.

Dari sisi gaya, balok tumpuan lebih banyak menerima gaya geser dan momen negatif. Karena itu, area ini membutuhkan perhatian pada tulangan atas dan sengkang yang lebih rapat. Sebaliknya, balok lapangan lebih dominan menerima momen positif sehingga tulangan bawah menjadi elemen yang sangat penting.

Dalam gambar kerja struktur, perbedaan ini biasanya terlihat dari detail jarak sengkang. Area dekat kolom sering memiliki jarak sengkang lebih rapat, sedangkan area tengah bentang biasanya lebih renggang. Meski begitu, ukuran dan jarak tulangan tidak boleh digeneralisasi karena harus mengikuti perhitungan struktur berdasarkan beban, bentang, mutu beton, dimensi balok, dan fungsi bangunan.

Cara Kerja Balok Beton dalam Menahan Beban Bangunan

Cara kerja balok beton dapat dipahami melalui alur distribusi beban. Beban dari lantai, dinding, atap, atau aktivitas penghuni diterima oleh plat lantai atau elemen horizontal lainnya. Beban tersebut kemudian diteruskan ke balok, lalu ke kolom bangunan, dilanjutkan ke sloof dan pondasi rumah, hingga akhirnya diteruskan ke tanah.

Pada saat menerima beban, balok mengalami gaya dalam berupa momen lentur dan gaya geser. Di area tumpuan, gaya geser cenderung besar karena dekat dengan titik reaksi penyangga. Di area lapangan, momen lentur positif lebih dominan karena bagian tengah balok mengalami kecenderungan melendut.

Inilah alasan mengapa pembagian balok struktur menjadi tumpuan dan lapangan sangat penting. Setiap area membutuhkan strategi penulangan yang berbeda agar struktur beton dapat bekerja secara aman, efisien, dan tahan lama.

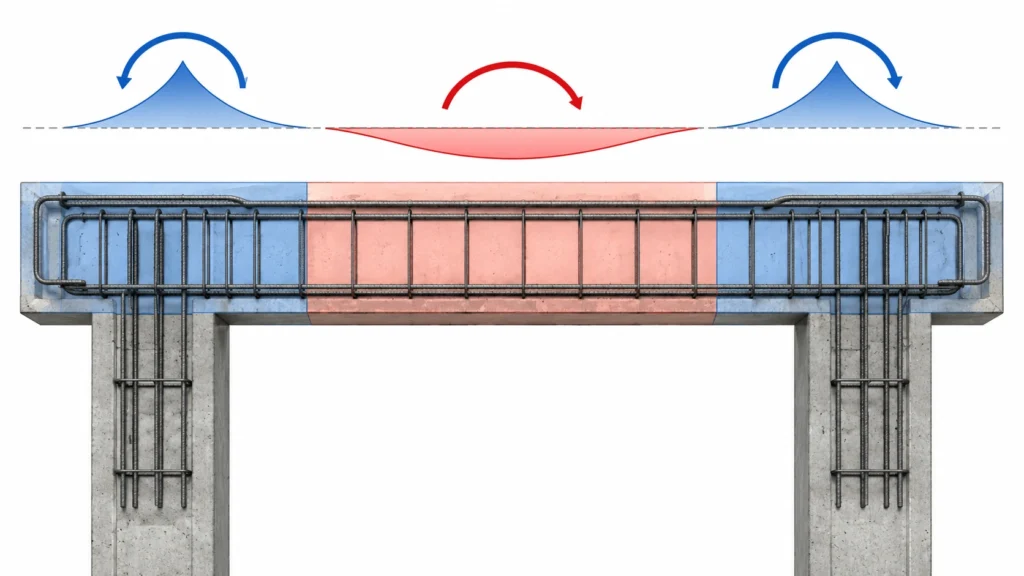

Hubungan Momen Negatif dan Momen Positif pada Balok

Momen negatif dan momen positif adalah konsep penting dalam teknik sipil, terutama saat merancang balok beton bertulang. Momen negatif umumnya terjadi di area tumpuan, sedangkan momen positif terjadi di area lapangan.

Pada momen negatif, bagian atas balok mengalami gaya tarik sehingga tulangan atas menjadi lebih penting. Pada momen positif, bagian bawah balok mengalami gaya tarik sehingga tulangan bawah harus direncanakan dengan tepat.

Kesalahan memahami dua konsep ini dapat menyebabkan penempatan tulangan yang kurang tepat. Misalnya, jika tulangan bawah dipasang dominan pada area yang seharusnya membutuhkan tulangan atas, kekuatan balok dapat tidak sesuai dengan kebutuhan gaya yang bekerja. Karena itu, pekerjaan pembesian harus mengikuti gambar struktur dan pengawasan teknis yang benar.

Jenis Balok Beton dalam Struktur Bangunan

Dalam pembangunan rumah maupun gedung, terdapat beberapa jenis balok beton yang umum digunakan. Balok induk biasanya berfungsi sebagai elemen utama yang menerima beban dari balok anak, plat lantai, atau dinding. Balok ini umumnya memiliki dimensi lebih besar karena menanggung beban yang lebih besar.

Balok anak adalah balok pendukung yang membantu membagi bentang plat lantai dan meneruskan beban ke balok induk. Pada bangunan tertentu, balok anak digunakan untuk membuat struktur lantai lebih efisien dan mengurangi bentang plat yang terlalu lebar.

Selain itu, terdapat sloof yang berada di bagian bawah dinding dan berfungsi mengikat pondasi serta membantu meratakan beban ke struktur bawah. Ada juga ring balok yang berada di bagian atas dinding untuk mengikat kolom dan mendukung struktur atap.

Setiap jenis balok beton memiliki fungsi berbeda, tetapi prinsip tumpuan dan lapangan tetap relevan dalam membaca cara kerja struktur. Karena itu, pemahaman mengenai balok tumpuan dan lapangan tidak hanya berguna bagi engineer, tetapi juga bagi pemilik proyek yang ingin memahami kualitas pengerjaan bangunannya.

Mengapa Detail Tulangan Beton Tidak Boleh Diabaikan?

Detail tulangan beton menjadi salah satu faktor penentu kekuatan struktur bangunan. Beton memang kuat terhadap tekan, tetapi lemah terhadap tarik. Di sinilah tulangan baja bekerja untuk membantu menahan gaya tarik akibat lentur maupun gaya lain yang muncul selama bangunan digunakan.

Pada area tumpuan, sengkang yang lebih rapat membantu meningkatkan kemampuan balok terhadap gaya geser. Sementara pada area lapangan, tulangan bawah harus cukup untuk menahan momen positif. Jika detail tulangan tidak sesuai gambar kerja, risiko retak, lendutan, bahkan penurunan daya dukung struktur dapat meningkat.

Kesalahan yang sering terjadi di lapangan adalah menyamakan jarak sengkang di seluruh panjang balok tanpa memperhatikan zona tumpuan dan lapangan. Padahal, kebutuhan struktur di dekat kolom dan di tengah bentang berbeda. Inilah alasan pengawasan lapangan sangat penting, terutama pada tahap pembesian sebelum pengecoran beton dilakukan.

Peran Standar Konstruksi dalam Desain Balok

Dalam proyek konstruksi rumah dan gedung, desain struktur beton bertulang perlu mengacu pada standar teknis yang berlaku. Standar tersebut membantu memastikan dimensi balok, mutu beton, tulangan, jarak sengkang, panjang penyaluran, dan detail sambungan direncanakan secara aman.

Standar seperti SNI 2847:2019 menjadi rujukan penting dalam perencanaan beton struktural untuk bangunan gedung. Namun, penerapan standar tetap harus dilakukan oleh tenaga ahli yang memahami perhitungan struktur, kondisi tanah, fungsi bangunan, serta beban yang akan diterima.

Bagi pemilik proyek, memahami konsep dasar balok tumpuan dan lapangan dapat membantu saat berdiskusi dengan kontraktor atau konsultan. Anda tidak harus menghitung struktur sendiri, tetapi Anda dapat lebih kritis dalam memastikan bahwa proyek dikerjakan oleh tim yang memahami kaidah konstruksi yang benar.

Kesalahan Umum dalam Pengerjaan Balok Tumpuan dan Lapangan

Salah satu kesalahan umum dalam pengerjaan balok adalah pemasangan tulangan yang tidak sesuai dengan gambar kerja. Hal ini dapat terjadi karena kurangnya pengawasan, minimnya pemahaman teknis, atau kebiasaan kerja yang terlalu mengandalkan pengalaman tanpa perhitungan.

Kesalahan lain adalah jarak sengkang yang dibuat sama dari ujung hingga tengah balok. Pada beberapa kondisi, area tumpuan membutuhkan sengkang lebih rapat karena gaya geser yang lebih besar. Jika hal ini diabaikan, struktur dapat mengalami retak geser yang berbahaya.

Ada juga kasus ketika tulangan atas dan bawah tidak ditempatkan sesuai kebutuhan momen. Padahal, tulangan atas penting pada area tumpuan, sedangkan tulangan bawah dominan pada area lapangan. Kesalahan penempatan ini dapat menurunkan efektivitas balok dalam menahan gaya.

Selain itu, mutu beton, kualitas pengecoran, selimut beton, dan proses curing juga sangat menentukan hasil akhir. Balok dengan desain tulangan yang baik tetap dapat bermasalah jika pengecoran tidak padat, terjadi beton keropos, atau perawatan beton tidak dilakukan dengan benar.

Pentingnya Kontraktor Profesional dalam Pembangunan Rumah dan Gedung

Pembangunan rumah atau gedung bukan hanya tentang desain yang indah, tetapi juga tentang struktur yang kuat, aman, dan tahan lama. Balok tumpuan dan lapangan adalah contoh detail teknis yang sering tidak terlihat setelah bangunan selesai, tetapi sangat menentukan kualitas struktur di balik dinding dan plafon.

Kontraktor profesional akan memastikan setiap tahap pekerjaan dilakukan dengan perencanaan yang jelas. Mulai dari survei lokasi, analisis kebutuhan ruang, perhitungan struktur, pemilihan material, pekerjaan pondasi, pemasangan tulangan, pengecoran, hingga finishing harus berjalan dalam sistem kerja yang terukur.

Maxcon.co.id hadir sebagai mitra konstruksi yang mengutamakan ketelitian, kualitas, dan kepercayaan. Untuk Anda yang sedang merencanakan pembangunan hunian, kantor, ruko, atau bangunan komersial, memahami detail struktur sejak awal akan membantu mengurangi risiko kesalahan dan pembengkakan biaya di kemudian hari.

Pelajari juga layanan jasa konstruksi rumah profesional dari Maxcon untuk merencanakan pembangunan dengan proses yang lebih matang, terarah, dan sesuai kebutuhan proyek Anda.

Wujudkan proyek impian Anda bersama Maxcon.co.id dengan layanan konstruksi terpercaya, pengerjaan berkualitas, serta proses pembangunan yang terencana dari awal hingga selesai. Bersama tim profesional Maxcon, setiap detail struktur, material, dan tahapan pekerjaan dirancang untuk menghasilkan bangunan yang kokoh, fungsional, dan bernilai jangka panjang.

Tips Membaca Gambar Kerja Balok Tumpuan dan Lapangan

Saat membaca gambar kerja struktur, perhatikan area dekat kolom terlebih dahulu. Biasanya, bagian ini menunjukkan detail tulangan tumpuan, termasuk jarak sengkang yang lebih rapat dan informasi tulangan atas yang harus dipasang sesuai gambar.

Selanjutnya, lihat area tengah bentang. Pada bagian ini, detail balok lapangan biasanya memperlihatkan susunan tulangan bawah dan jarak sengkang yang berbeda dari area tumpuan. Jangan mengubah detail ini tanpa persetujuan engineer karena setiap angka pada gambar struktur memiliki dasar perhitungan.

Perhatikan juga simbol, notasi diameter tulangan, panjang penyaluran, serta keterangan mutu beton. Jika ada bagian yang tidak dipahami, sebaiknya segera dikonsultasikan sebelum pekerjaan dilakukan. Koreksi setelah pengecoran akan jauh lebih sulit dan mahal dibandingkan pengecekan sebelum beton dituangkan.

Hubungan Balok, Kolom, Sloof, dan Pondasi Rumah

Balok tidak bekerja sendiri. Dalam struktur bangunan rumah, balok terhubung dengan kolom, sloof, dan pondasi. Kolom meneruskan beban dari balok ke struktur bawah, sedangkan sloof membantu mengikat pondasi dan mendistribusikan beban dinding.

Pondasi rumah menjadi elemen yang menerima beban akhir sebelum diteruskan ke tanah. Jika balok dirancang baik tetapi pondasi tidak sesuai daya dukung tanah, struktur tetap dapat bermasalah. Karena itu, pembangunan rumah yang aman membutuhkan perencanaan menyeluruh dari bawah hingga atas.

Pada proyek rumah pribadi, banyak pemilik hanya fokus pada tampilan fasad, ukuran ruang, atau finishing interior. Padahal, kualitas struktur beton, pembesian, dan sambungan antar elemen merupakan fondasi utama agar bangunan dapat digunakan dengan aman dalam jangka panjang.

Kapan Perlu Konsultasi Struktur kepada Ahli?

Konsultasi struktur sangat disarankan ketika Anda membangun rumah bertingkat, melakukan renovasi besar, menambah lantai, mengubah fungsi ruang, atau membangun di area dengan kondisi tanah yang belum diketahui. Perubahan beban bangunan harus dihitung dengan benar agar struktur lama maupun baru tetap aman.

Konsultasi juga penting jika Anda menemukan retak diagonal pada balok, lendutan lantai, retak berulang pada dinding, atau tanda-tanda kerusakan lain. Tidak semua retak berbahaya, tetapi pemeriksaan oleh tenaga ahli dapat membantu menentukan penyebab dan solusi yang tepat.

Melalui perencanaan profesional, struktur balok rumah dapat dirancang sesuai kebutuhan, bukan hanya berdasarkan perkiraan. Maxcon dapat membantu Anda merencanakan pembangunan yang lebih aman, efisien, dan selaras dengan visi bangunan impian Anda.

Untuk kebutuhan pembangunan hunian dari awal hingga selesai, Anda juga dapat melihat layanan jasa bangun rumah terpercaya yang dirancang untuk mendampingi proses konstruksi secara lebih profesional.

Balok tumpuan dan lapangan merupakan dua bagian penting dalam struktur beton bertulang. Balok tumpuan berada di dekat kolom atau penyangga dan lebih dominan menahan gaya geser serta momen negatif. Sementara itu, balok lapangan berada di tengah bentang dan lebih dominan menahan momen positif akibat beban yang membuat balok cenderung melendut.

Perbedaan posisi dan gaya tersebut membuat kebutuhan tulangan beton pada keduanya tidak sama. Area tumpuan biasanya membutuhkan perhatian pada tulangan atas dan sengkang yang lebih rapat, sedangkan area lapangan membutuhkan tulangan bawah yang memadai untuk menahan lentur.

Memahami konsep ini penting bagi siapa pun yang sedang merencanakan pembangunan rumah, kantor, ruko, maupun gedung. Dengan kontraktor yang tepat, setiap detail struktur dapat dikerjakan secara presisi, aman, dan sesuai standar teknis.
